Nouveau projet de CBG. Empty Nouveau projet de CBG.

Message  guitarmaker Lun 18 Nov - 20:39

Bonjour à tous, petite présentation de mon nouveau projet de CBG.
3 cordes, un diapason de 635mm, le manche en Iroko et cette fois elle sera frettée.

Nouveau projet de CBG. Cbg_di10

La boite :

Nouveau projet de CBG. Dsc_0011

Ebauche de la tête :

Nouveau projet de CBG. Dsc_0018

A bientôt pour la suite.

guitarmaker

Messages : 28
Date d'inscription : 22/02/2013

http://cigarboxguitar.wifeo.com/

Revenir en haut Aller en bas

Nouveau projet de CBG. Empty Re: Nouveau projet de CBG.

Message  guitarmaker Ven 29 Nov - 21:29

Bonsoir me revoilà pour la suite.
Bon j’ai flingué le morceau d’iroko, alors retour à l’esprit de la cigar box guitar, un bout de bois de récup le même que pour ma première CBG
De toute façon l’iroko ne m’a pas semblé top, très tendre comme bois.

Ebauche de la tête :

Nouveau projet de CBG. Dsc_0019

Nouveau projet de CBG. Dsc_0020

Finition de la tête et de l’arrière du manche :

Nouveau projet de CBG. Dsc_0021

Nouveau projet de CBG. Dsc_0110

Nouveau projet de CBG. Dsc_0111

guitarmaker

Messages : 28
Date d'inscription : 22/02/2013

http://cigarboxguitar.wifeo.com/

Revenir en haut Aller en bas

Nouveau projet de CBG. Empty Re: Nouveau projet de CBG.

Message  guitarmaker Mar 10 Déc - 21:38

Bonsoir, aujourd’hui j’ai préparé la boite je vous montre quelques photos.
Le potentiomètre :

Nouveau projet de CBG. Dsc_0117

Nouveau projet de CBG. Dsc_0115

La prise jack :
Nouveau projet de CBG. Dsc_0118

Nouveau projet de CBG. Dsc_0116

L’ouverture pour le manche :
Nouveau projet de CBG. Dsc_0114

J’ai percé un trou et coller un œillet récupéré sur un vieux sac.
Nouveau projet de CBG. Dsc_0112

J’ai collé des morceaux de tasseau aux quatre coins pour fixer des angles de boite une fois refermé.
Nouveau projet de CBG. Dsc_0113

Voilà c’est tout pour ce soir.

guitarmaker

Messages : 28
Date d'inscription : 22/02/2013

http://cigarboxguitar.wifeo.com/

Revenir en haut Aller en bas

Nouveau projet de CBG. Empty Re: Nouveau projet de CBG.

Message  guitarmaker Ven 13 Déc - 21:30

Bon je continu sur le manche, cette fois je fais la touche.
Pour la faire j’ai utilisé deux morceaux de 4mm d’épaisseur et 50mm de large que j’ai collé l’un sur l’autre, puis coller sur le manche.


Nouveau projet de CBG. Dsc_0119

Nouveau projet de CBG. Dsc_0120

Sur l’image suivante j’ai ajusté au rabot la largeur de la touche à celle du manche, puis j’ai tracé les frettes.

Nouveau projet de CBG. Dsc_0123

Sur cette image j’ai fait un essaye de frettage sur un bout de bois.

Nouveau projet de CBG. Dsc_0125

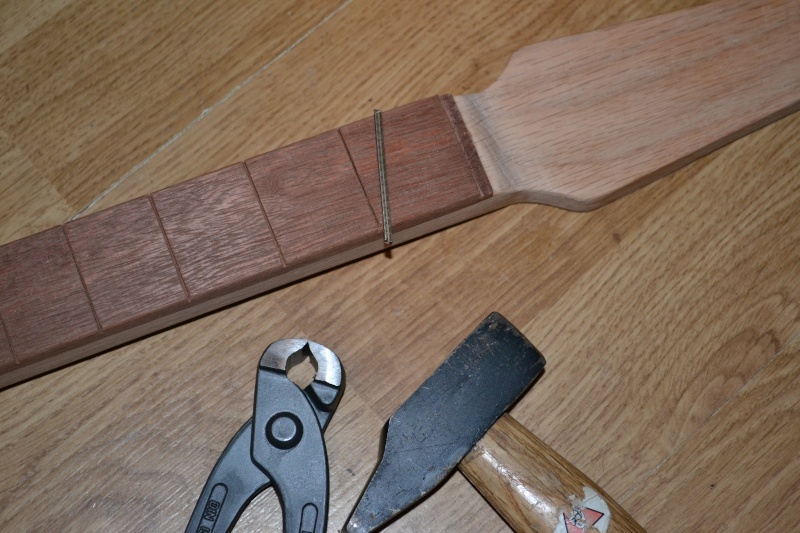

Ensuite j’ai fait toute les rainures avec une scie japonaise, et j’ai coupé toutes les frettes à la tenaille.

Nouveau projet de CBG. Dsc_0124

Tout le matos est prés ya plus qu’a.

Nouveau projet de CBG. Dsc_0126

J’explique l’idée :
- je mets un peu de colle dans les rainures avec un cure-dent.
- j’enfonce la frette dans la rainure à l’aide d’un marteau et une calle de bois.
- je ressuis l’excédent de colle avec du white spirit.
- et pour finir quand elles sont toutes en place, je mets le tout sous presse le temps du séchage de la colle.

guitarmaker

Messages : 28
Date d'inscription : 22/02/2013

http://cigarboxguitar.wifeo.com/

Revenir en haut Aller en bas

Nouveau projet de CBG. Empty Re: Nouveau projet de CBG.

Message  guitarmaker Jeu 19 Déc - 19:12

Bonjour, j’ai mis l’idée en pratique,  et voilà le résultat en image.

Ici les frettes montées, ya plus qu’à couper à la tenaille.

Nouveau projet de CBG. Dsc_0127

Les frettes coupée et ajustée à la largeur du manche.

Nouveau projet de CBG. Dsc_0128
Nouveau projet de CBG. Dsc_0210

Perçage des tous pour les mécaniques.

Nouveau projet de CBG. Dsc_0211

Collage du sillet de tête en os.

Nouveau projet de CBG. Dsc_0212

guitarmaker

Messages : 28
Date d'inscription : 22/02/2013

http://cigarboxguitar.wifeo.com/

Revenir en haut Aller en bas

Nouveau projet de CBG. Empty Re: Nouveau projet de CBG.

Message  guitarmaker Jeu 19 Déc - 19:43

Assemblage du manche avec la boite.

Nouveau projet de CBG. Dsc_0213

Le câblage.

Nouveau projet de CBG. Dsc_0214

Ebauche du cordier.

Nouveau projet de CBG. Dsc_0215

Le cordier fini.

Nouveau projet de CBG. Dsc_0216




guitarmaker

Messages : 28
Date d'inscription : 22/02/2013

http://cigarboxguitar.wifeo.com/

Revenir en haut Aller en bas

Nouveau projet de CBG. Empty Re: Nouveau projet de CBG.

Message  guitarmaker Jeu 19 Déc - 19:46

Et voilà la CBG fini.

Nouveau projet de CBG. Dsc_0217

Nouveau projet de CBG. Dsc_0218

Nouveau projet de CBG. Dsc_0219

Nouveau projet de CBG. Dsc_0220

Nouveau projet de CBG. Dsc_0221
